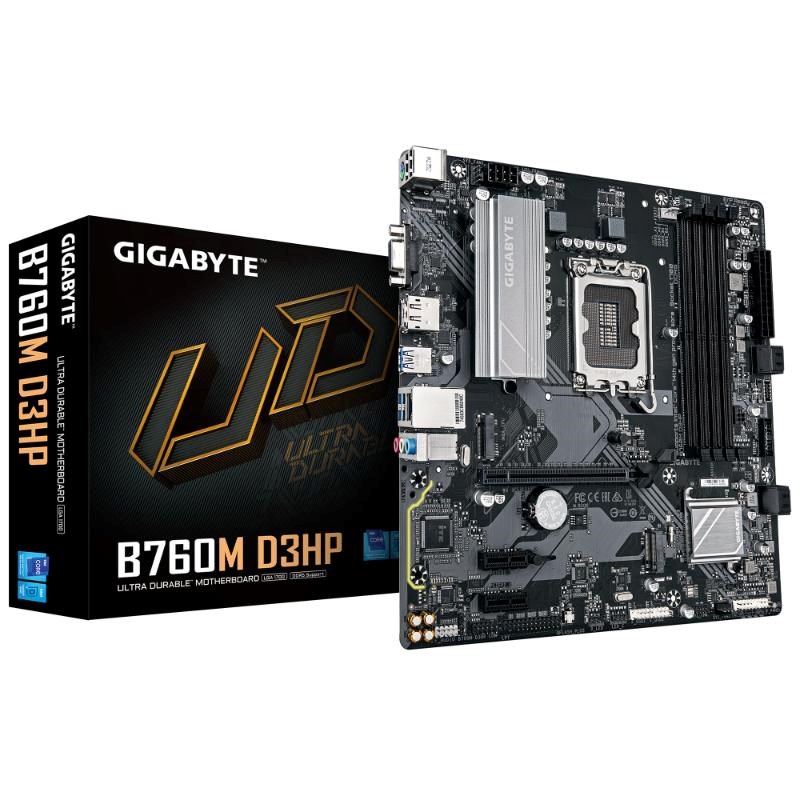

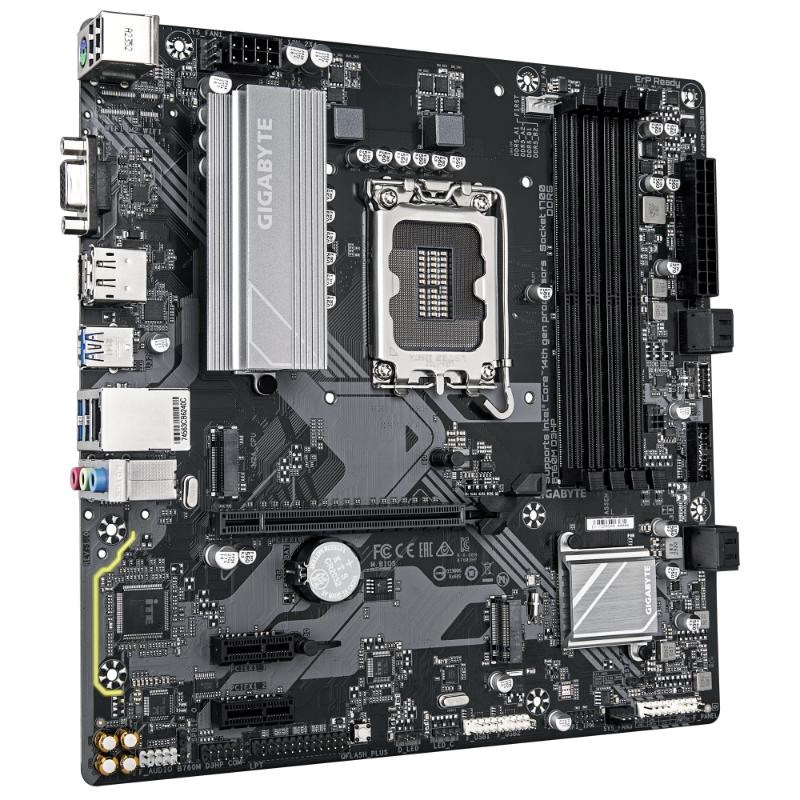

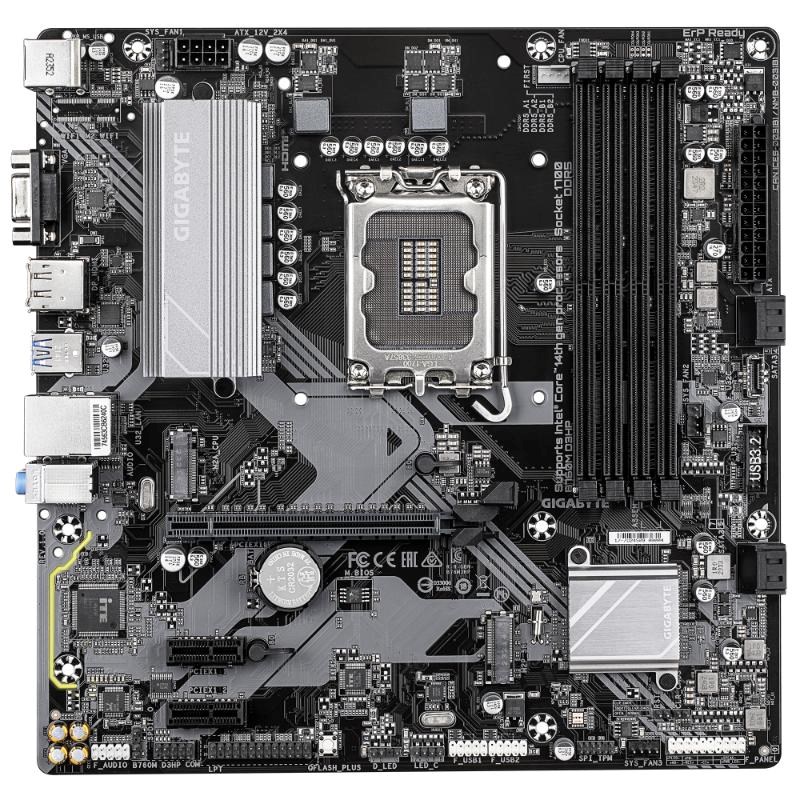

GIGABYTE MB Sc LGA1700 B760M D3HP, Intel B760, 4xDDR5, 1xDP, 1xHDMI, 1xVGA, mATX

CPU

LGA1700 socket: Podpora procesorov Intel® Core™ 14., 13. a 12. generácie
(Navštívte webovú stránku GIGABYTE pre najnovší zoznam podpory CPU.)
Vyrovnávacia pamäť L3 sa líši podľa CPU

Čipset

Intel® B760 Express Čipset

Pamäť

Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora pamäťových modulov DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 a 12. generácie:
- Podpora pamäťových modulov DDR5 4800/4400 MT/s
4 x DDR5 DIMM sockets podporujúce až 256 GB (64 GB na jeden modul DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v non-ECC režime)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátový rýchlosť (speed) a počet DRAM modulov, viac informácií nájdete na "Memory Support List" na webovej stránke GIGABYTE.)

Grafika na palube

Integrovaný grafický procesor - Podpora Intel® HD Graphics:
- 1 x D-Sub port, podporuje maximálne rozlíšenie 1920x1200@60 Hz
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzie a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch monitorov súčasne

Zvuk

Realtek® Audio CODEC
Vysokokvalitný zvuk
2/4/5.1/7.1-kanálov
* Môžete zmeniť funkciu audio jacku pomocou softvéru zvuku. Na konfiguráciu 7.1-kanálového zvuku použite softvér zvuku.
Podpora S/PDIF Out

LAN

Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)

Rozšírené sloty

CPU:
- 1 x PCI Express x16 slot, podporuje PCIe 4.0 a beží na x16
* PCIEX16 slot môže podporovať len grafickú kartu alebo NVMe SSD.
Čipset:
- 2 x PCI Express x1 sloty, podporujú PCIe 3.0 a bežia na x1

Rozhranie úložiska

CPU:
- 1 x M.2 konektor (Socket 3, M kľúč, typ 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M kľúč, typ 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipset:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipset+USB 2.0 hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB hlavičky

Interné I/O konektory

1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x CPU ventilátorová hlavička
3 x systémové ventilátorové hlavičky
1 x hlavička adresovateľného LED pásika
1 x hlavička RGB LED pásika
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x hlavička predného panelu
1 x hlavička zvukového panelu
1 x USB Type-C® hlavička s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x hlavička Trusted Platform Module (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x hlavička sériového portu
1 x hlavička paralelného portu
1 x S/PDIF Out hlavička
1 x tlačidlo Q-Flash Plus
1 x reset jumper
1 x čistiaci jumper CMOS

Pripojenia na zadnom paneli

2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
1 x D-Sub port
1 x DisplayPort
1 x HDMI port
3 x USB 3.2 Gen 1 porty
1 x RJ-45 port
3 x audio jacky

I/O ovládač

iTE® I/O ovládač čip

Monitorovanie hardvéru

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietokového množstva vodného chladenia
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Prístupnosť funkcie riadenia ventilátora závisí od nainštalovaného ventilátora

BIOS

1 x 128 Mbit flash
Využitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa môžu líšiť v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus

Balík softvéru

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Formátová veľkosť

Micro ATX formát; 24,4 cm x 24,4 cm
